135張圖！開關、電機、斷路器、電熱偶、電表接線圖大全！
2021-1-28新聞
這是非常齊全的一篇電工接線圖的文章，包含開關接線圖斷路器、接觸器控制回路接線圖，電機逆轉、正轉原理接線圖，電表進出接線圖，電路開關接線圖，電熱偶接線圖，希望能幫到想學這些專業的朋友，不是專業的也可以看一下懂得這些原理，以免家里電路有問題的時候出現手忙腳亂的現象，但是前提必須在安全的情況下動手去做，畢竟比較危險，電不能開玩笑的。
一、開關接線圖
一開單控開關接線圖
二三開連體單控開關接線圖
四開連體單控開關接線圖
一開五孔單控插座接線圖
二開五孔單控插座接線圖
一開雙控開關接線圖
二三開單控開關接線圖
四開單控開關接線圖
一開五孔單控插座接線圖
二三開雙控開關接線圖

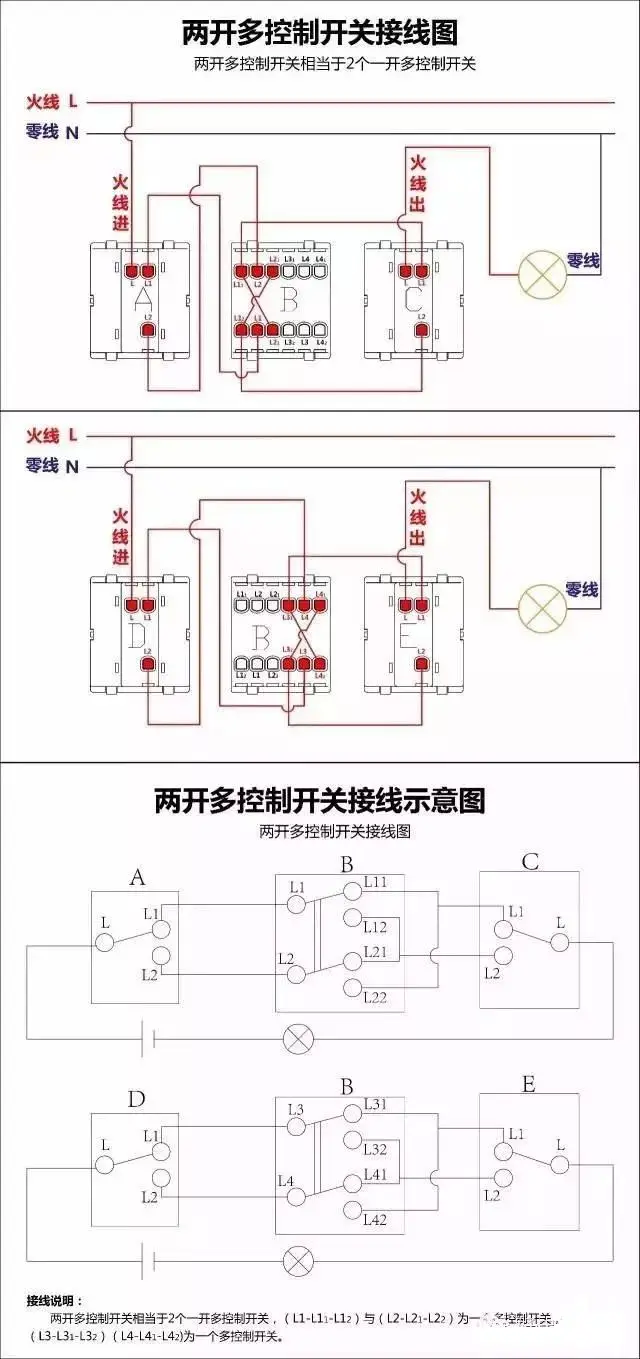

一開多控開關接線圖

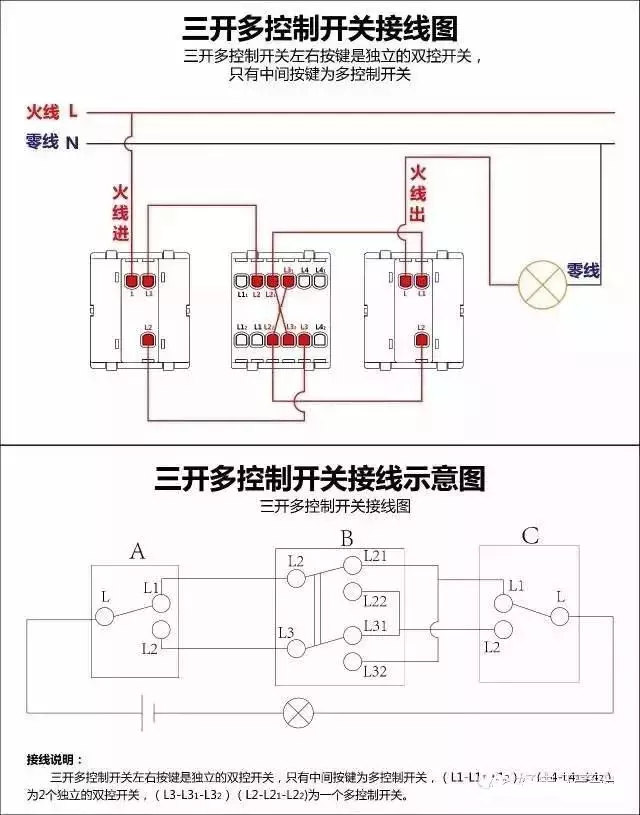

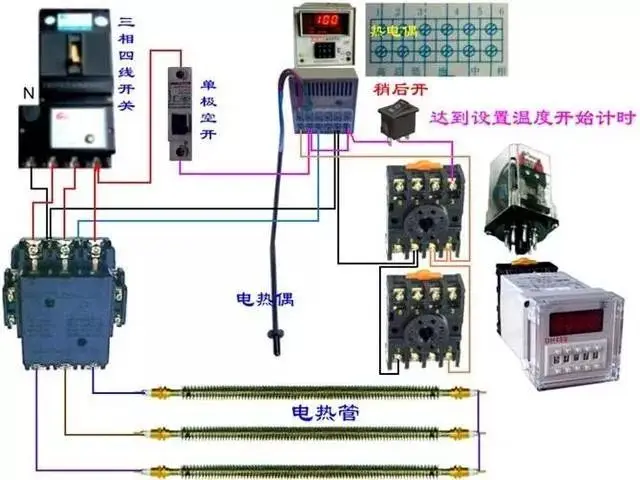

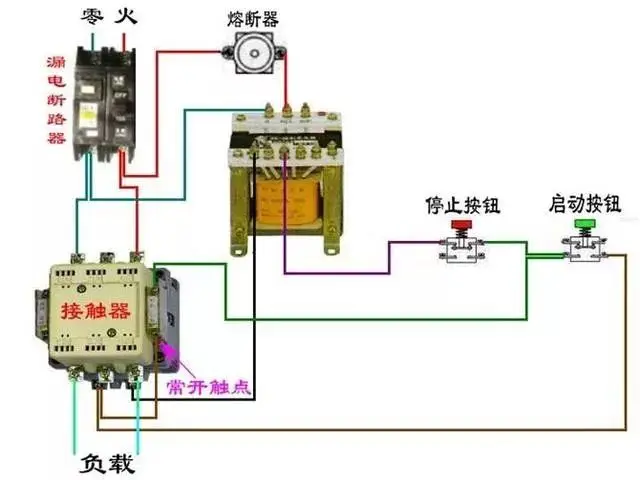

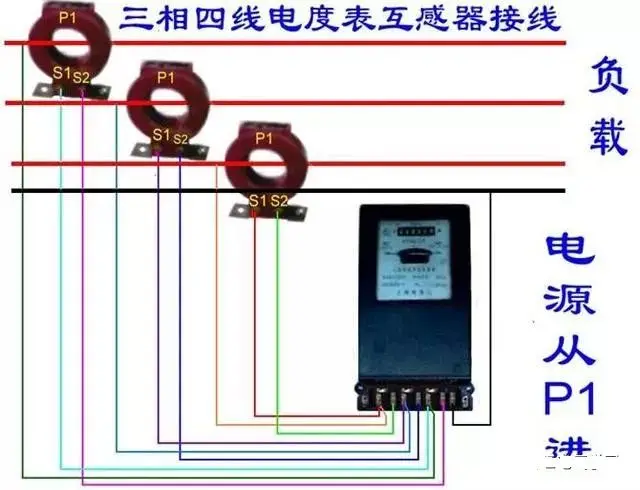

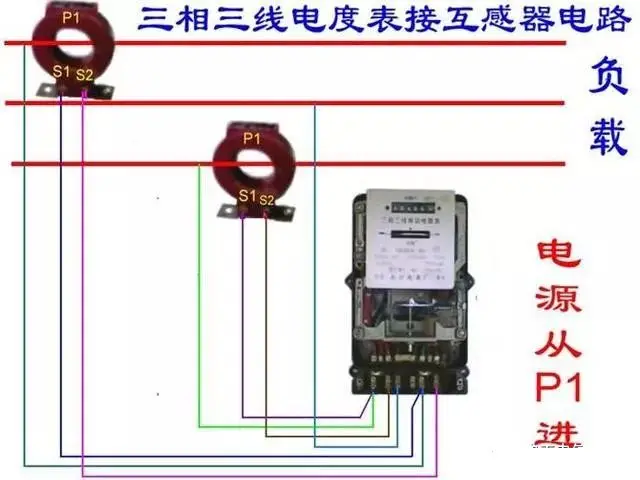

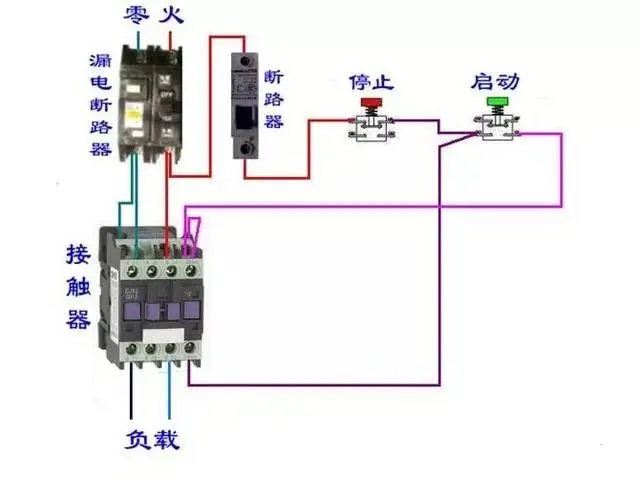

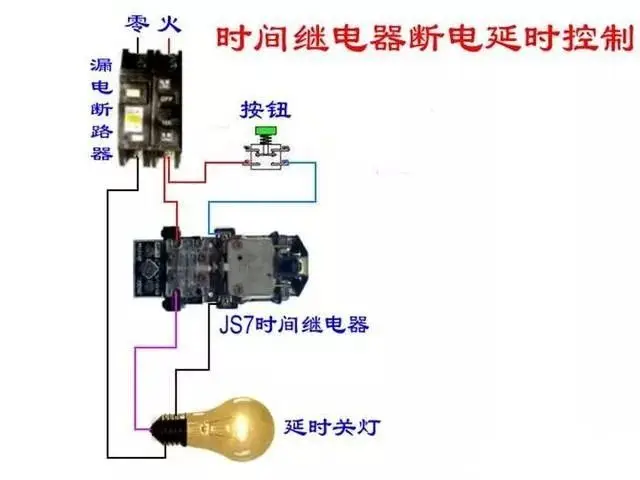

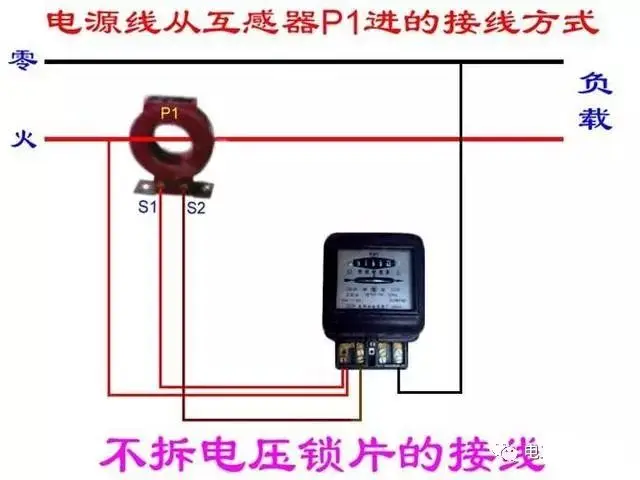

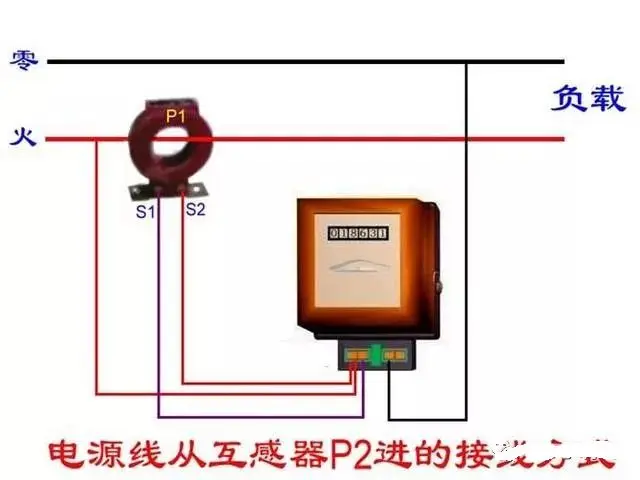

三：熱電偶：
