智能照明
“節能、智能科技與美學,21世紀建筑業的主題?!?/p>
現代建筑中照明系統對于能源的消耗已經高達35%,建筑界已經引入“綠色”照明的概念,其中心思想是最大限度采用自然光源、設置時鐘自動控制、采用照度感應和動靜傳感器等新技術。
同時,現代電子技術已為我們和生活方式帶來無數的樂趣。如何讓應用電子技術實實在在的應用到我們的生活中?讓我們的生活更輕松、多彩!讓我們的建筑也會隨心而變——建筑是永恒的,音樂是流動的,燈光是多變的!讓燈光自由組合,將大廈變得絢麗多姿!
系統功能和優點
1、 實現照明控制智能化
采用智能照明控制系統后,可使照明系統工作在全自動狀態,系統將按預先設置切換若干基本工作狀態,根據預先設定的時間自動地在各種工作狀態之間轉換。例如,上午來臨時,系統自動將燈調暗,而且光照度會自動調節到人們視覺最舒適的水平。在靠窗的區域,系統智能地利用室外自然光,當天氣晴朗,室內燈會自動調暗;天氣陰暗,室內燈會自動調亮,以始終保持室內設定的亮度(按預設定要求的亮度)。當夜幕降臨時,系統將自動進入“傍晚”工作狀態,自動地極其緩慢地調亮各區域的燈光。
此外,還可用手動控制面板,根據一天中的不同時間,不同用途精心地進行燈光的場景預設置,使用時只需調用預先設置好的最佳燈光場景,使客人產生新穎的視覺效果。隨意改變各區域的光照度。
2、 美化空間環境
好的燈光設計能營造出一種溫馨、舒適的環境,增添其藝術的魅力。人員對辦公樓的第一印象是辦公樓大堂接待區域,高雅別致的光環境可給予人員一種賓至如歸的感覺,增添人員對辦公樓的好感,親切而又溫馨。
多功能辦公樓內包括餐廳、會議室、多功能廳等,利用燈光的顏色、投射方式和不同明暗亮度可創造出立體感、層次感,不同色彩的環境氣氛,不僅使人員有個舒適的居住環境,而且還可以產生一種藝術欣賞感。
3、 良好的節能效果
辦公樓除了給人員提供舒適的環境外,節約能源和降低運行費用是業主們關心的又一個重要問題。由于智能照明控制系統能夠通過合理的管理,根據不同日期、不同時間按照各個功能區域的運行情況預先進行光照度的設置,不需要照明的時候,保證將燈關掉;在大多數情況下很多區域其實不需要把燈全部打開或開到最亮,智能照明控制系統能用最經濟的能耗提供最舒適的照明;系統能保證只有當必需的時候才把燈點亮,或達到所要求的亮度,從而大大降低了辦公樓的能耗。
4、 延長燈具壽命
燈具損壞的致命原因是電壓過高。燈具的工作電壓越高,其壽命則成倍降低。反之,燈具工作電壓降低則壽命成倍增長。因此,適當降低燈具工作電壓是延長燈具壽命的有效途徑。智能照明控制系統能成功地抑制電網的沖擊電壓和浪涌電壓,使燈具不會因上述原因而過早損壞。還可通過系統人為地確定電壓限制,提高燈具壽命。智能照明控制系統采用了軟啟動和軟關斷技術,避免了燈絲的熱沖擊,使燈具壽命進一步得到延長。
智能照明控制系統能成功地延長燈具壽命2-4倍。不僅節省大量燈具,而且大大減少更換燈具的工作量,有效地降低了照明系統的運行費用,對于難安裝區域的燈具及昂貴燈具更具有特殊意義。
5、 可與其他系統聯動控制
智能照明可與其他系統聯動控制,例如BA系統,監控報警系統。當發生緊急情況后可由報警系統強制打開所有回路。
6、 提高管理水平,減少維護費用
智能照明控制系統,將普通照明人為的開與關轉換成了智能化管理,不僅使辦公樓的管理者能將其高素質的管理意識運用于照明控制系統中去,而且同時將大大減少辦公樓的運行維護費用,并帶來極大的投資回報。
方案特點
DALI-是"Digital Addressable Lighting Interface"的縮寫,是IEC62386標準中所定義的一種照明控制協議。作為所有制造商的通用協議,DALI標準取代了1-10V調光接口并確保DALI設備(如電子鎮流器)的互操作性。一個DALI主站可控制最多64個從站裝置。此外DALI網絡還可以集成傳感器(如亮度 測量以及人體感應傳感器)。
DALI系統可以控制單個燈具或燈具組,而不必在控制組之間進行并聯布線。燈具的分組以及燈具和控制開關的分配均可根據需要隨時進行修改,無需重新布線。

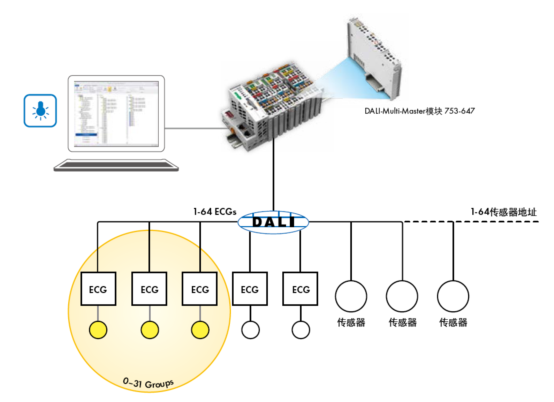

DALI-Multi-Master模塊為模塊化的WAGO-I/OSYSTEM 750系統提供全面靈活的符合IEC 62386 標準的接口。把I/O模塊與WAGO-I/O-SYSTEM 的控制器組合在一起,可以實現復雜的DALI照明應用。此外,該模塊還可以用作多個現場總線以及子總線系統的接口。該模塊可輕松地將傳感器集成到DALI網絡中,無需額外采用傳感器總線。
DALI網絡設備使用WAGO的DALI配置軟件工具進行配置和調試。該工具有多種功能,可以支持DALI網絡的安裝和維護輕松省時。這些功能包括:所有DALI網絡設備的尋址和配置,配置場景和組,以及全面的診斷功能。
應用場景一
MODBUS TCP/IP + DALI應用

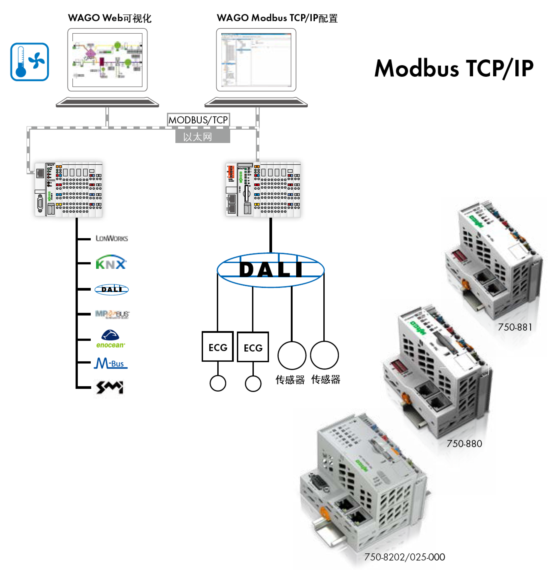

MODBUS TCP/IP協議是對1979年提出的適用于PLC 的MODBUS協議的擴展,已經事實上成為樓宇自動化的一種標準協議。 優勢:簡單合理的MODBUS協議可以保證快速以太網數據傳輸。允許不同廠商設備之間的數據結構可互相通信。因此,MODBUS/TCP被廣泛用于收集數據的應用,以及自身具備足夠控制邏輯的智能控制器。因此,除了各自的現場總線協議,WAGO基于以太網的控制器的樓宇自動化系統支持MODBUS/TCP。通過WAGO-I/O-SYSTEM 750/753 系列的DALI主站模塊(750-641、753-647),樓宇中的DALI智能調光控制系統可以輕松集成到樓宇管理系統中。
應用場景二
KNX IP + DALI應用

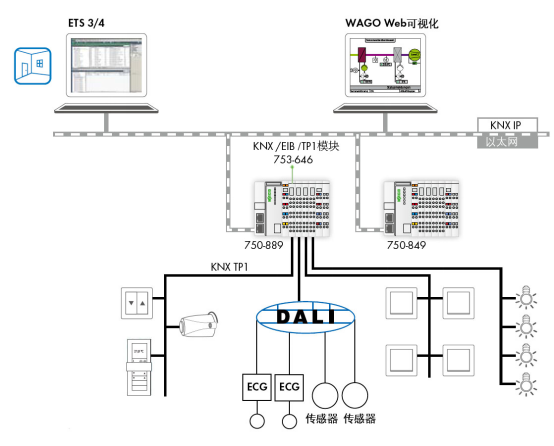

KNX是獨立于制造商的把各種樓宇自動化功能通過智能網絡互聯的通信協議。 KNX可用于規劃和實施高效節能解決方案——能提供更多功能和便利。以太網憑借其全球化通信標準以及最快的數據傳輸速度,成為不可或缺的自動化技術。通過KNX IP控制器,WAGO產品可以將KNX世界與以太網對接,并且該控制器是可自由編程的。 該KNX IP控制器可以連接、控制、調節和監測不同領域的所有類型KNX設備。通過WAGO-I/ O-SYSTEM 750/753 系列的DALI主站模塊(750-641、753-647),樓宇中的DALI智能調光控制系統可以輕松集成到樓宇管理系統中。
通過WAGO-I/ O-SYSTEM 750 系列I/O模塊,第三方傳感器、執行器以及各種子系統(如DALI和EnOcean)可輕松集成到控制系統中。WAGO-I/O-SYSTEM的KNX TP1模塊可連接KNX TP1網絡,與所有樓宇相關的WAGO控制器兼容(如 BACnet)。 KNX IP控制器與KNX TP1模塊一起作為路由器使用,自動化把KNX的雙線總線網絡連接到以太網。無論您身處何地,都可以自由便利地通過互聯網對樓宇系統進行操作。
WAGO ETS 插件 ETS 3/4標準編程工具可對WAGO KNX分 配組地址和進行調試。 WAGO專門開發的plug-in(插件)支持用戶配置KNX接口。
其他優勢:創新的WAGO KNX組件可以無縫集成在WAGO-I/O-SYSTEM中。WAGO-I/O-SYSTEM包含多種多樣的輸入輸出模塊,特殊功能模塊以及子總線模塊(如DALI)以及更高層網絡的控制器(如BACnet)。這種低成本控制單元可以取代數個作為房間或區域控制器的KNX組件。而與上千種來自不同生產商的設備進行通信則由KNX標準的兼容性認證得以確保。
應用場景三
BACnet IP + DALI應用

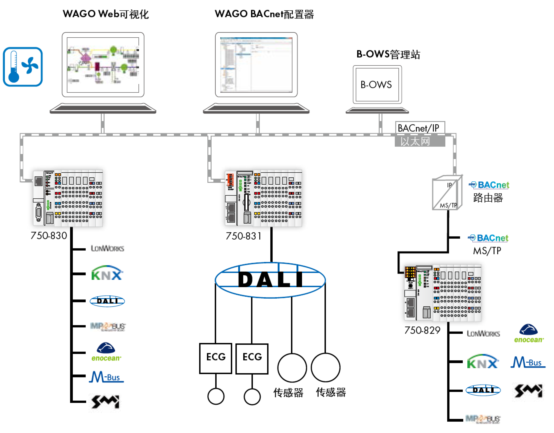

BACnet是根據DIN EN IS 16484-5標準制定的樓宇自動化通信協議。 BACnet協議實現了不同生產商產品之間的通信標準化。為了達到該目的,標準中也對設備類型、服務、通信對象、對象屬性以及傳輸介質進行了詳細定義。WAGO BACnet控制器屬于BACnet樓宇控制器(B-BC)類別,并能通過BACnet/IP或BACnet MS/TP進行通信。通過WAGO-I/ O-SYSTEM 750/753系列的DALI主站模塊(750-641、753-647),樓宇中的DALI智能調光控制系統可以輕松集成到樓宇管理系統中。
其他優勢:WAGO可自由編程現場BACnet控制器符合BACnet標準中定義的“BACnet樓宇控制器” (B-BC)設備類型,以及與之關聯BACnet樓宇互操作基本塊(BIBBs)。多種多樣的輸入/輸出模塊,以及連接子總線(如KNX/EIB, MP bus和DALI)的特殊功能模塊將系統更加完 善,從而使得WAGO BACnet控制器的應用范圍更加廣泛。
應用案例
空中廣場——平躺著的摩天大樓、歐洲最壯觀的建筑之一 ——“空中廣場”,最近落成于德國法蘭克福機場。雖然僅有9層高,但這棟雄偉的建筑卻提供了140,000平方米可用面積 整個建筑長660米,寬65米,并且建在已有的法蘭克福機場遠程火車站之上。該建筑的電氣自動化采用了WAGO-I/OSYSTEM樓宇自動化方案、WINSTA電氣連接安裝系統、DALI智能調光技術和EnOcean無線技術。
控制器上的主從架構通過LWL光纖環網,各樓層的交換機與子服務器相連接。每個控制柜均安裝了WAGO 750-841以太網控制器,并且通過交換機連到網絡。通過控制柜中的輸入/輸出模塊,WAGO控制器對供暖、制冷、照明、窗戶和百葉窗進行管理。在樓宇的中央暖通系統中,各種泵、閥和變頻器必須被適當控制以實現管理鼓風機、外部照明、供暖和制冷分配等目的。各種子總線系統,如ModbusRTU、DALI、MP-Bus和KNX,均在此處得以應用。
